Hallo! Als Lieferant von integrierten Schrittmotoren werde ich oft nach der maximalen Beschleunigung dieser Motoren gefragt. Dies ist eine entscheidende Frage, insbesondere für diejenigen, die die Leistung ihrer Maschinen optimieren möchten. Tauchen wir also gleich ein und erkunden, was die maximale Beschleunigung eines integrierten Schrittmotors wirklich bedeutet und welche Faktoren sie beeinflussen können.
Integrierte Schrittmotoren verstehen

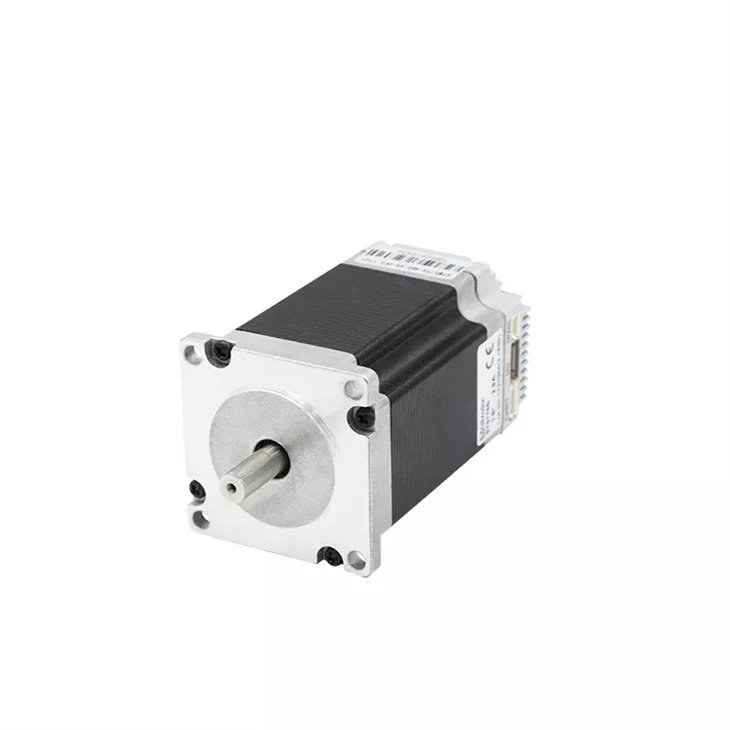

Lassen Sie uns zunächst kurz erläutern, was ein integrierter Schrittmotor ist. Einfach ausgedrückt handelt es sich um einen Motortyp, der einen Schrittmotor mit einem Treiber und manchmal auch anderen Steuerfunktionen in einer einzigen Einheit vereint. Diese Integration erleichtert die Installation und Verwendung und spart Zeit und Platz. Wir bieten verschiedene Arten von integrierten Schrittmotoren an, wie zIntegrierter Schrittmotor mit CAN-Bus-Steuerung,Integrierter Schrittmotor mit geschlossenem Regelkreis, UndModbus RS485 Integrierter Motor. Jeder Typ hat seine eigenen einzigartigen Funktionen und Anwendungen, aber allen gemeinsam ist das Grundprinzip der präzisen Schritt-für-Schritt-Bewegung.
Was ist Beschleunigung in einem Schrittmotor?
Unter Beschleunigung versteht man bei einem Schrittmotor, wie schnell der Motor seine Geschwindigkeit aus dem Stillstand auf seine maximale Betriebsgeschwindigkeit erhöhen kann. Sie wird in Schritten pro Sekunde im Quadrat (Schritte/s²) gemessen. Eine höhere Beschleunigung bedeutet, dass der Motor schneller seine Höchstgeschwindigkeit erreichen kann, was sich hervorragend für Anwendungen eignet, bei denen schnelle Bewegungen erforderlich sind, wie etwa in der Robotik oder bei Hochgeschwindigkeits-Bestückungsmaschinen.
Faktoren, die die maximale Beschleunigung beeinflussen
Lassen Sie uns nun über die Faktoren sprechen, die die maximale Beschleunigung eines integrierten Schrittmotors beeinflussen können.
Drehmoment
Drehmoment ist die Rotationskraft, die der Motor erzeugen kann. Je höher das Drehmoment, desto mehr Kraft kann der Motor aufbringen, um die Last zu beschleunigen. Wenn die Last zu schwer oder das Drehmoment zu niedrig ist, kann der Motor nicht schnell beschleunigen. Man kann es sich so vorstellen, als würde man versuchen, ein schweres Auto zu schieben. Wenn Sie nicht stark genug sind (geringes Drehmoment), dauert es lange, bis Sie das Auto in Bewegung setzen (geringe Beschleunigung).
Trägheit
Trägheit ist der Widerstand eines Objekts gegenüber Änderungen seiner Bewegung. Je größer die Trägheit der am Motor befestigten Last ist, desto schwieriger ist es für den Motor, diese zu beschleunigen. Beispielsweise hat eine große, schwere Scheibe eine größere Trägheit als eine kleine, leichte. Wenn Sie also einen Schrittmotor zum Drehen einer schweren Scheibe verwenden, benötigen Sie einen Motor mit ausreichend Leistung, um die Trägheit der Scheibe zu überwinden und sie schnell zu beschleunigen.
Fahrerfähigkeit
Der Treiber ist für die Steuerung des Stroms und der Spannung verantwortlich, die dem Motor zugeführt werden. Ein hochwertiger Treiber kann zur richtigen Zeit die richtige Menge an Leistung bereitstellen, sodass der Motor effizienter beschleunigen kann. Wenn der Treiber zu schwach oder nicht richtig konfiguriert ist, kann dies die Beschleunigung des Motors einschränken.
Schrittauflösung
Unter Schrittauflösung versteht man die Anzahl der Schritte, die der Motor pro Umdrehung ausführen kann. Eine höhere Schrittauflösung bedeutet, dass sich der Motor präziser bewegen kann, sie kann sich aber auch auf die Beschleunigung auswirken. Wenn die Schrittauflösung zu hoch ist, kann der Motor möglicherweise nicht schnell genug Schritte ausführen, um eine hohe Beschleunigung zu erreichen.
Berechnung der maximalen Beschleunigung
Die Berechnung der maximalen Beschleunigung eines integrierten Schrittmotors kann etwas schwierig sein, da sie von allen Faktoren abhängt, die wir gerade besprochen haben. Es gibt jedoch einige allgemeine Richtlinien, die Sie befolgen können.
Zunächst müssen Sie die Drehmomentkurve des Motors kennen. Diese Kurve zeigt, wie sich das Drehmoment des Motors mit der Drehzahl ändert. Normalerweise finden Sie diese Informationen im Datenblatt des Motors. Als nächstes müssen Sie die Gesamtträgheit des Systems berechnen, einschließlich des Rotors des Motors und der Last. Sobald Sie diese Werte haben, können Sie die maximale Beschleunigung mit der folgenden Formel abschätzen:
[a_{max}=\frac{T_{max}}{J}]
Dabei ist (a_{max}) die maximale Beschleunigung, (T_{max}) das maximale Drehmoment, das bei der gewünschten Geschwindigkeit verfügbar ist, und (J) die Gesamtträgheit des Systems.
Beachten Sie, dass es sich hierbei nur um eine Schätzung handelt und die tatsächliche maximale Beschleunigung aufgrund anderer Faktoren wie Einschränkungen des Fahrers oder mechanischer Verluste niedriger sein kann.
Praktische Überlegungen
Bei der Verwendung eines integrierten Schrittmotors in einer realen Anwendung sind einige praktische Dinge zu beachten.
Überlastung
Wenn Sie versuchen, den Motor zu schnell oder mit einer zu schweren Last zu beschleunigen, kann es zu einer Überlastung des Motors kommen. Dies kann dazu führen, dass der Motor überhitzt, Schritte verliert oder sogar ausfällt. Daher ist es wichtig, sicherzustellen, dass Sie den Motor innerhalb seiner Nenngrenzen betreiben.
Sanfte Beschleunigung
Bei manchen Anwendungen ist eine gleichmäßige Beschleunigung wichtig, um ruckartige Bewegungen zu vermeiden. Dies können Sie erreichen, indem Sie eine Hochlauffunktion im Motortreiber verwenden. Diese Funktion erhöht schrittweise die Drehzahl des Motors über einen festgelegten Zeitraum, was zu einer sanfteren Beschleunigung führt.
Testen und Tuning
Jede Anwendung ist anders, daher ist es eine gute Idee, die Kombination aus Motor und Treiber in Ihrem spezifischen Setup zu testen. Möglicherweise müssen Sie die Beschleunigungseinstellungen anpassen, um das optimale Gleichgewicht zwischen Geschwindigkeit und Laufruhe zu finden.
Abschluss
Wie hoch ist also die maximale Beschleunigung eines integrierten Schrittmotors? Nun, es hängt von einer Vielzahl von Faktoren ab, darunter Drehmoment, Trägheit, Fahrerfähigkeit und Schrittauflösung. Wenn Sie diese Faktoren verstehen und die von uns besprochenen Richtlinien befolgen, können Sie den richtigen Motor und Treiber für Ihre Anwendung auswählen und die maximal mögliche Beschleunigung erreichen.
Wenn Sie auf der Suche nach einem integrierten Schrittmotor sind und mehr darüber erfahren möchten, wie Sie dessen Leistung optimieren können, oder wenn Sie Fragen zur maximalen Beschleunigung haben, können Sie sich gerne an uns wenden. Wir sind hier, um Ihnen zu helfen, die beste Lösung für Ihre Bedürfnisse zu finden. Egal, ob Sie an einem kleinen Heimwerkerprojekt oder einer großen Industrieanwendung arbeiten, wir verfügen über das Fachwissen und die Produkte, um Sie zu unterstützen.
Referenzen
- Schrittmotorhandbuch, verschiedene Ausgaben
- Technische Dokumentation von Schrittmotorherstellern
